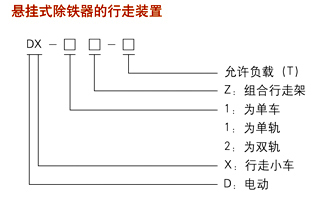

懸掛式除鐵器的行走裝置





懸掛式除鐵器的行走裝置





懸掛式除鐵器安裝

安裝位置選擇：
  (1)空問寬敞,便于除鐵器調運和吊裝。
  (2)便于除鐵器卸鐵和清除.
  (3)便于軌道安裝和固定。
  (4)優選在輸料機頭傳動滾筒拋料頂點上空安裝或接近傳動滾筒的過渡托輥上方安裝。
懸掛方式：
  懸掛安裝方式分傾斜、水平兩種。它們均與除鐵器定位在輸科皮帶的某個位置工作有關。
傾斜式安裝
    (1)設置在輸科皮帶機頭上方除鐵時．對帶式除鐵器須縱向傾斜安裝。除鐵器的主傳動滾筒在低位。傾角a=15°-30°，S=R+200-200
    (2)設置在輸料皮帶上下山段內除鐵時，則帶式除鐵器縱向必須與輸料皮帶方向成垂直吊掛，允許橫向傾斜安裝，傾角a與大皮帶的上下山傾角一致。

懸掛式除鐵器安裝

水平式安裝：
輸料大皮帶除了上下山段之外，多為水平運行，在大皮帶任意水平段上方均可按水平方式吊裝除鐵器帶式除鐵器
吊掛軌道選擇：
軌道數量：重型除鐵器，可優先選取雙軌吊掛。輕型除鐵器或僅設三吊點的除鐵器，一般采用單軌吊掛。
軌道方向：根據現場條件，除鐵器在大皮帶機頭上方吊掛，其軌道可與大皮帶方向垂直或同向。若除鐵器在大皮帶上下山段或水平段上方吊掛，其軌道方向必須與大皮帶方向垂直。
行走裝置選擇：

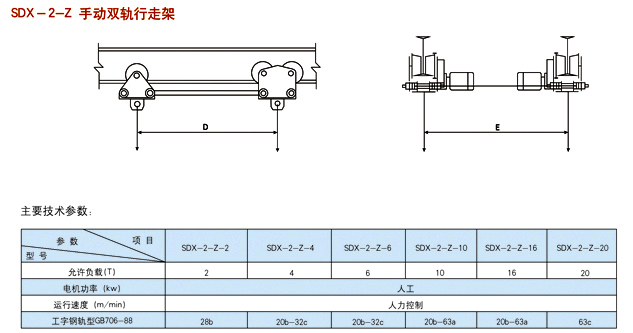

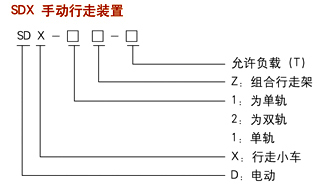

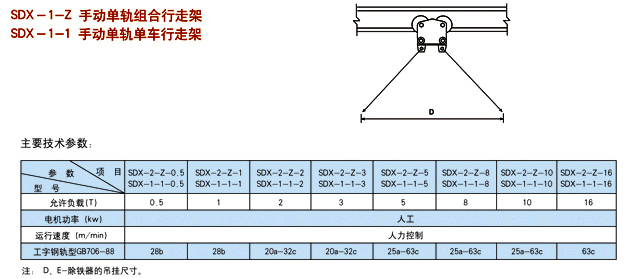

(1)帶式除鐵器(含永磁和電磁)，一般選擇手動行走小車，重型帶式除鐵器優選雙軌手動組合行走架。輕型帶式除鐵器一般選擇單軌組合行走架或單軌單車吊掛。

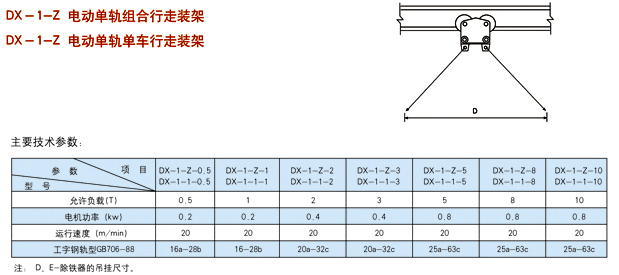

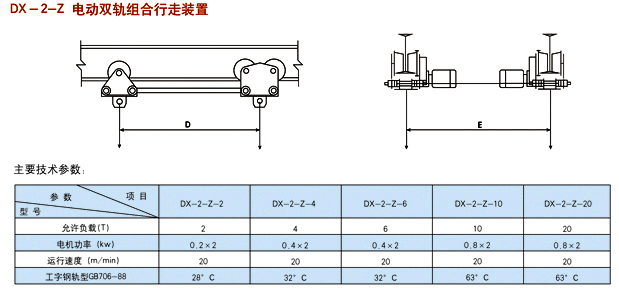

(2)非帶式電磁除鐵器：必須選擇電動行走小車。以便電控自動吸、棄鐵。輕型特別是三吊點的除鐵器。一般選擇電動單軌單車吊掛，重型設四吊點的除鐵器可以選擇電動雙軌或單軌組合行走架。重型設三個吊點的可以選擇電動單軌組合行走架。
安裝提示：
I 1)在大皮帶機頭上方傾斜安裝時，大皮帶傳動滾筒最好采用無磁材料制成。
12)如在其它位置吊掛安裝，在除鐵器和大皮帶下方最好改用無磁上平直托輥或無磁的10°或20°過渡托輥。
