一、用途及特點：

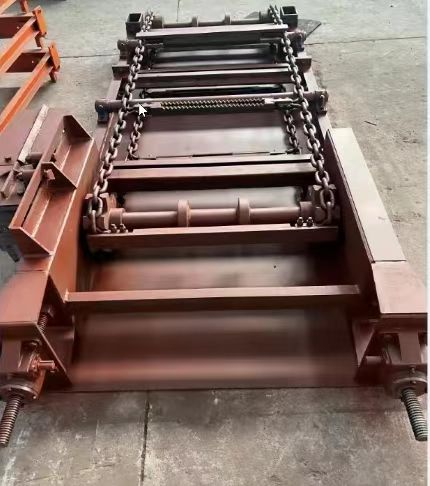

GH型系列雙鏈刮板輸送機是在以前刮板機的基礎上改進設計制造而成的一種用水平或傾斜（≤20°）輸送粉狀、粒狀、小塊狀物料的機械產品。本產品設計合理、結構新穎、使用壽命長、運轉平穩、可靠性高、節能高效、使用安全、維修方便，已廣泛應用于建材、化工、火電、礦山、冶煉、交通等行業。
1、設備安裝位置：輸送皮帶底部。
包括：頭架、尾架、中間架、驅動裝置、鏈條、刮板、控制部分。
2、刮板機頭尾架和中間槽架采用不小于8mm鋼板（16Mn）制成，外部焊接不小于6mm的加強筋板，焊接時采用專用焊條，槽架之間用螺栓連接，整機結構需設計合理，保證強度，在滿載時不發生形變。
3、 主從動軸采用45#鋼調質制作加工，軸設計強度需滿足使用要求。
4、 鏈輪采用6齒設計，材料采用45Crmo，符合MT231-91技術要求，鏈輪調質硬HB255-285，鏈窩齒面表面淬火HRC45-55，淬硬層深度不小于5mm。
5、 鏈條采用18X64輸送鏈，符合GB/T12718要求，上層鏈條設置防拖鏈裝置。鏈速0.2m/s。
6、 整機布置N根刮板，刮板采用16錳板制作加工，強度需滿足使用要求。
7、驅動部采用K系列減速器，減速器底座可以適當調整并設置頂絲固定，IP55，S1工作制，驅動部和主動軸之間采用鏈條連接。
8 、軸承座油嘴采用ZG1/4形式，油嘴位置需設計合理，方便加油。
9 、接線箱布置在皮帶機附近立柱上，接線箱采用2mm不銹鋼板（304）制作，采用雙層箱體設計，電氣元器件采用施耐德品牌。
10 、刮板機可正反轉雙向運行。
11、在刮板機頭尾兩端設置物料檢測裝置，在刮板機槽內物料達到一定高度后刮板機可自動運行。
12 、刮板機電控箱內可顯示 刮板機累計運行時間。
13 、刮板機設置三種運行模式，分別為自動運行、手動運行和延時運行。自動運行模式下由物料檢測裝置控制，檢測到物料時自動開啟，物料刮除后，自動停止。手動運行模式下由人員手動電動控制，人員按下運行按鈕，刮板機啟動，松開后停止。延時運行模式下由人員手動控制，人員按下運行按鈕，刮板機啟動，松開后延時5分鐘刮板機停止運行。
14 張緊裝置在主動軸一端，可保證鏈條始終處于張緊狀態。
|
